穷人能玩吗? 实战HD5670组建三屏

AMD Eyefinity技术简介
   独树一帜、具有实用性的功能才是用户未来选择产品的重要依据，随AMD Radeon HD 5000系列产品一同发布的Eyefinity技术完全符合这样的定义，该技术能够让用户体验更宽阔的视野，能够让消费者花更少的钱体验更大的“面子”。
    AMD Eyefinity技术一经发布便吸引了全球用户的注意，大家在惊讶于Eyefinity技术带来的超宽视域的同时，也注意到了组建这样一种多屏显示技术需要花费大量的金钱。由于当时AMD Eyefinity技术仅能够在Display Port接口下实现，组建3屏显示需要使用3个DP接口的显示器，并且当时市场上只有HD5800系列能够支持AMD Eyefinity技术，造成了Eyefinity门槛过高的弊病。
    不过随着AMD推出HD5670显卡，并且取消了Eyefinity对于显示接口的限制之后，Eyefinity技术终于打破了价格的限制，开始真正进入普通游戏玩家能够承受的范围之内。

AMD Eyefinity技术是随Radeon HD 5000产品一同发布的多屏拼接技术，它有别于我们常见的桌面复制、和桌面拓展功能，上面提到的两个功能还仅是将多显示器在系统中识别为多个独立显示器，在实际应用中，尤其是游戏的全屏模式根本无法运行在拓展模式下，仅能显示在指定的某一个显示器上，更别说拓展游戏视野了。

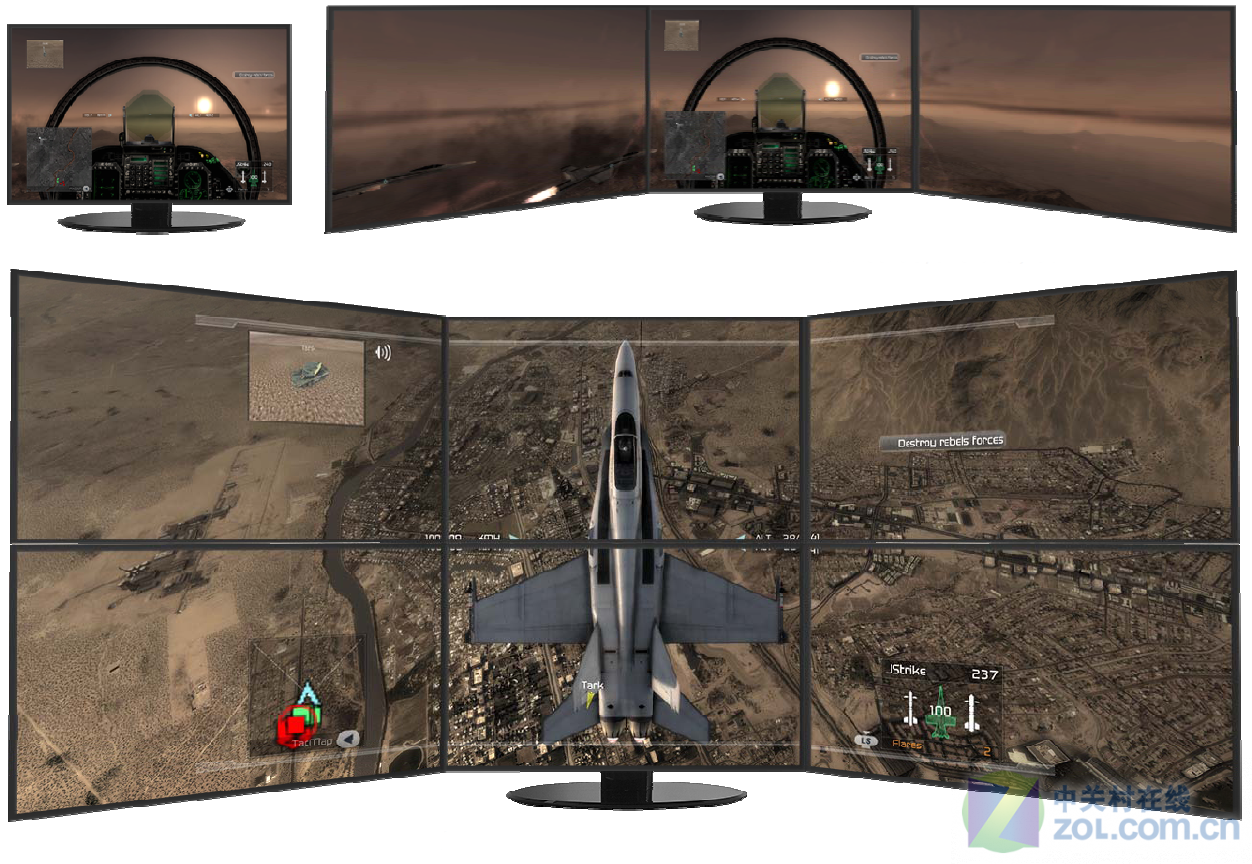

                                   使用3屏显示的GRID

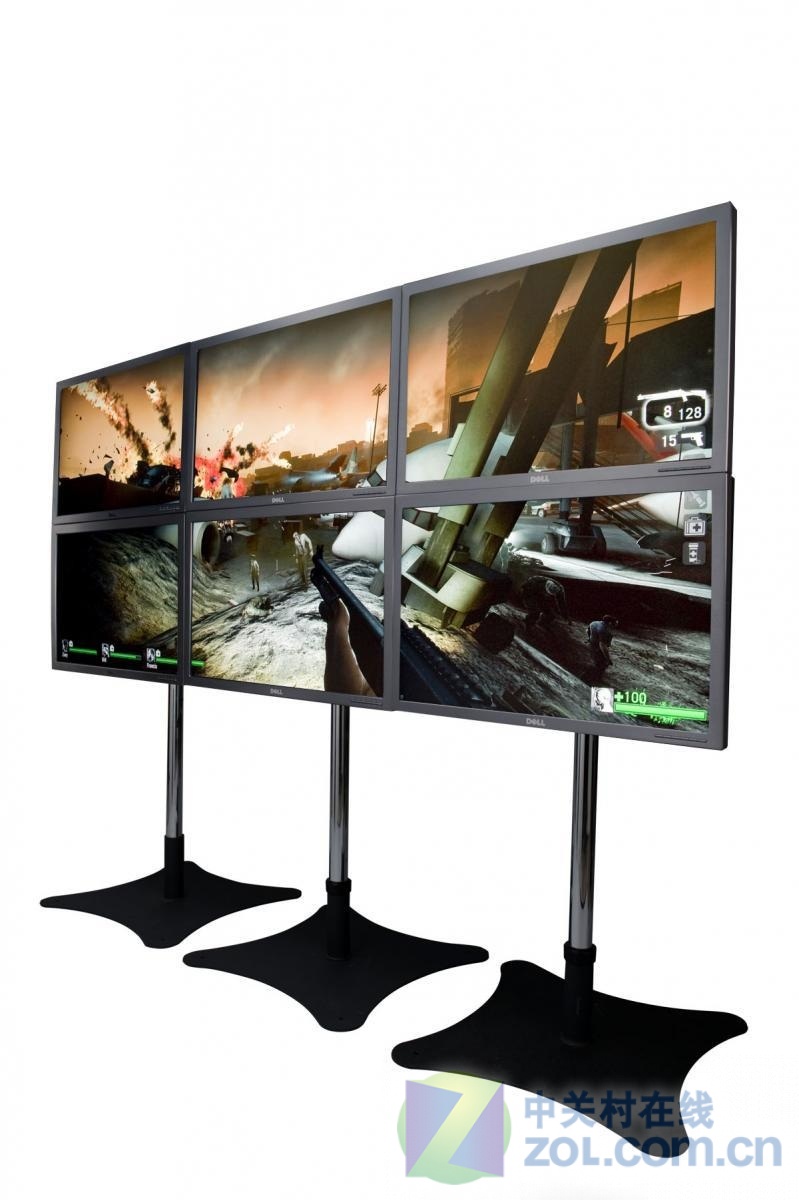

    而AMD Eyefinity技术，我们可以简单理解为其是更高级的多显示器拓展技术，它能够将系统中多个显示器识别为一个显示器，能够在系统中设置多显示器分辨率累加后的分辨率。例如，3个22吋分辨率为1680*1050的显示器，16:10横排摆放组建Eyefinity技术后，从而实现5040*1050的超宽屏48:10分辨率；再看上面图中的图例，其采用单显卡能够实现的最多6屏Eyefinity，这6台显示器型号为目前DELL的顶级民用显示器Dell Ultra Sharp 3008WFP（每台独立显示器分辨率为16:10比例的2560*1600），根据上面的排放方式能够能够实现7680*3200的分辨率。

                                         《Tom Clancy's：H.W.A.X》

    Eyefinity技术虽好但是其兼容性如何，是否因较差的软件兼容性导致英雄无用武之地？其实用户大可放心，因为在现在竞争如此激烈的今天，每个厂商推出的新技术、新功能都会在发布前做充足兼容性试验，从而令即将发布的新技术或新功能一经上市就能全力发挥。
    Eyefinity技术亦是如此，对于用户较为关心的3D游戏Eyefinity兼容上，AMD官方给出了上面数十款当下主流并受用户欢迎的游戏列表，其中不乏《Cyrsis》系列和《使命召唤》系列，还有DirectX 11大作《Colin McRea：DiRT2》均能完美兼容Eyefinity技术。

硬件搭建过程

这次我们带来的最大惊喜不是性能与超频能力，而是使用双HD5670显卡组建交火3屏显示，在放开了Eyefinity的技术限制之后，HD5670可以通过组建Crossfire，提升在3屏显示模式下的游戏性能，下面就让我们看一下组建的过程。

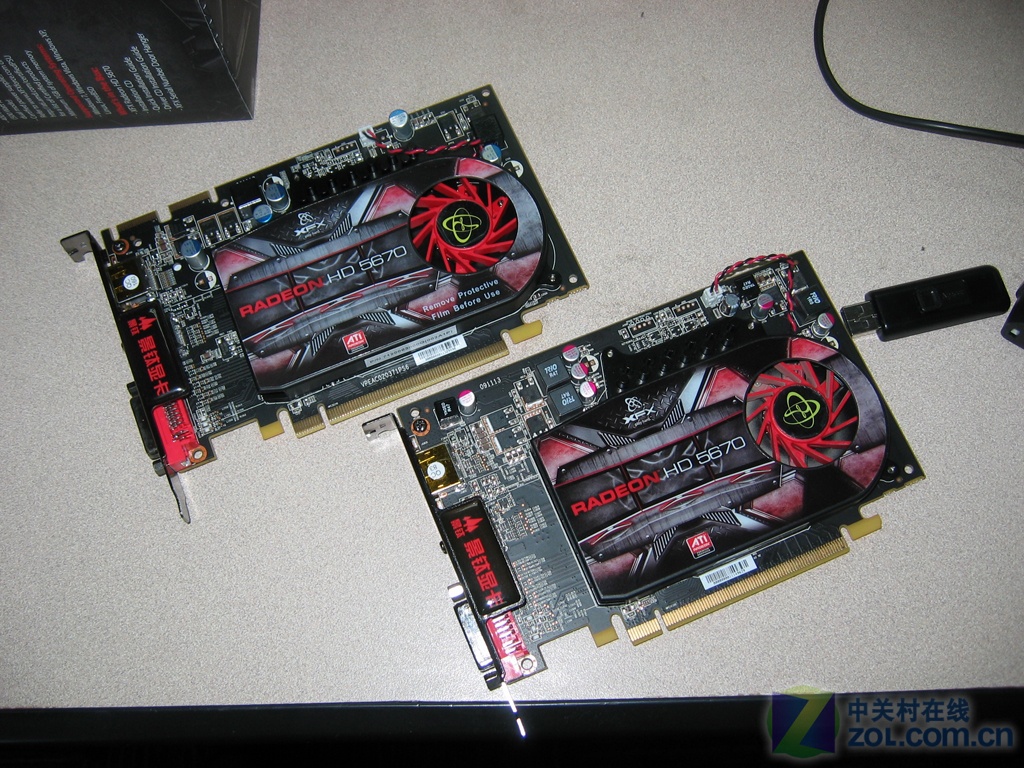

                                    两块景钛HD5670显卡

    由于我们测试的是交火系统组建3屏显示，因此需要两块显卡，推荐使用型号相同的显卡组建交火3屏显示，这样能避免很多问题。

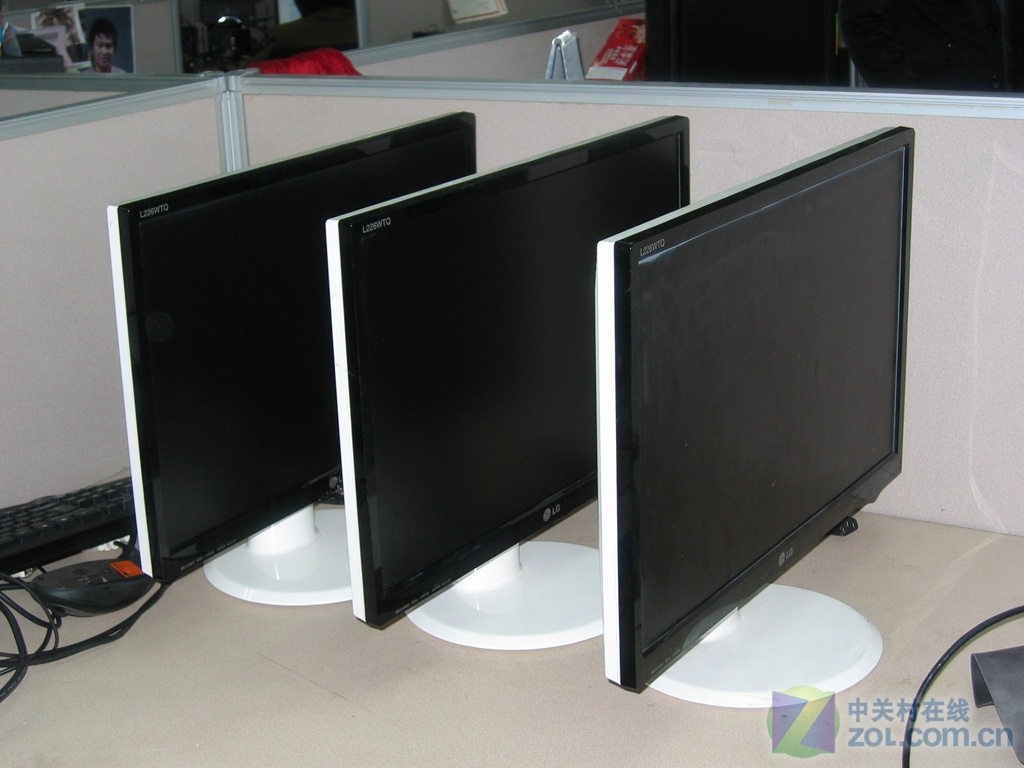

                                 3台LG 22英寸显示器

    AMD的Eyefinity对显示器并无明确要求，只要有VGA，DVI，HDMI，Display port接口中的一种就可以组建3屏显示，我们使用了3台LG的22寸显示器组建3屏，分辨率为1680X1050。

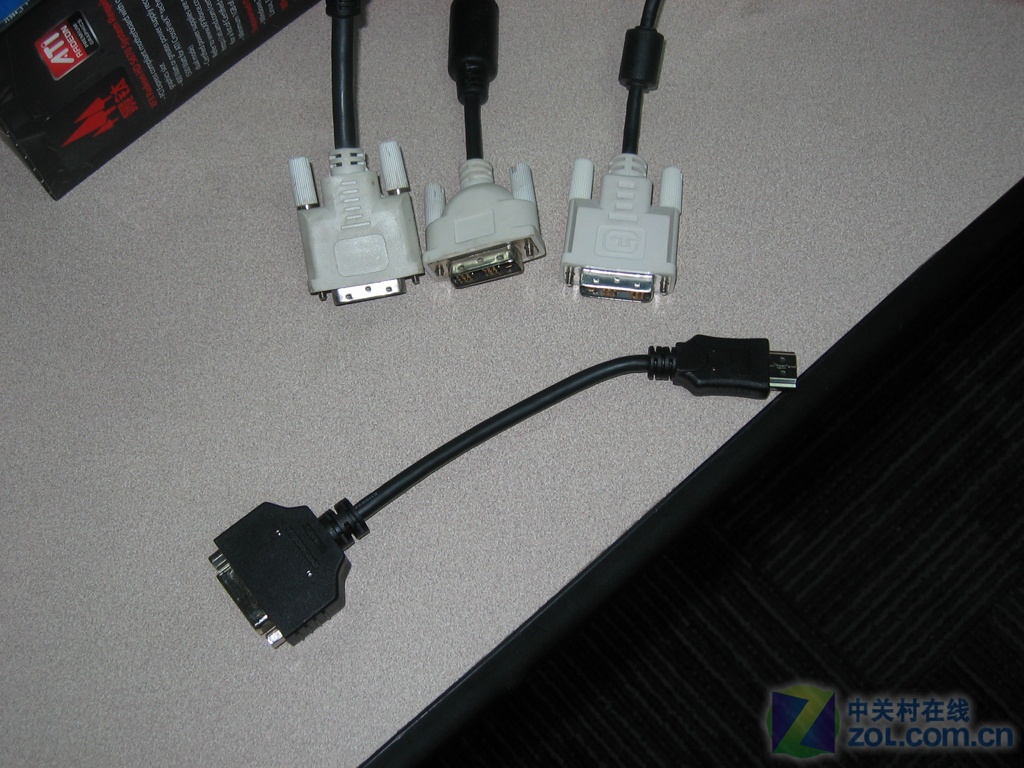

                                              显示器接口

    由于景钛HD5670每张卡只提供了一个DVI接口，其中一台显示器就需要通过HDMI-DVI转接线连接显卡。

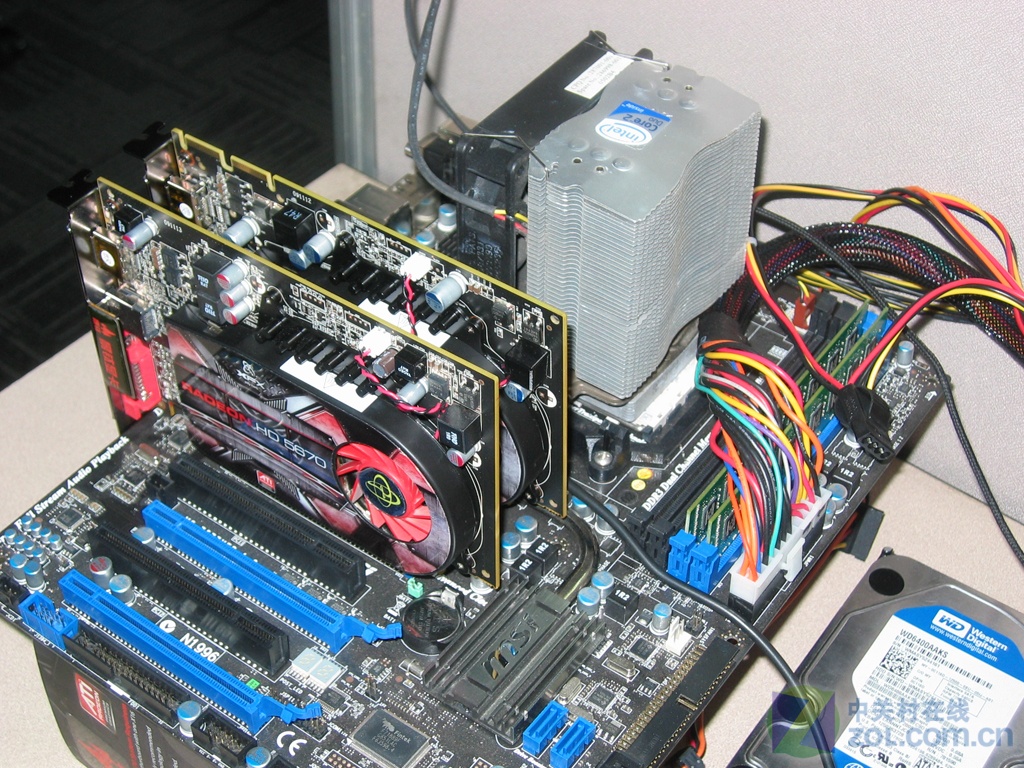

                                 平台初步搭建完毕

    我们使用了AMD的Athlon X3 435显卡，MSI的790GX主板，Kingston DDR3 1333双通道内存组成测试平台。

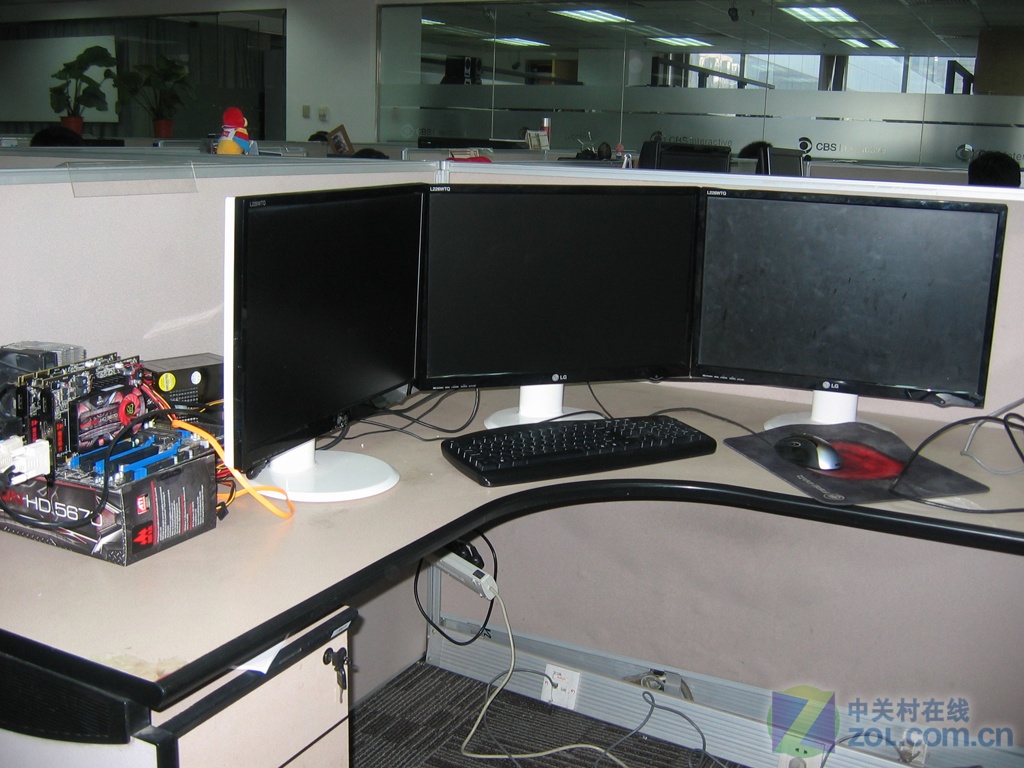

                                  显示器摆放

    3台显示器一般呈弧形排列摆放，在大部分Eyefinity的文章当中，显示器都是这么摆放的。

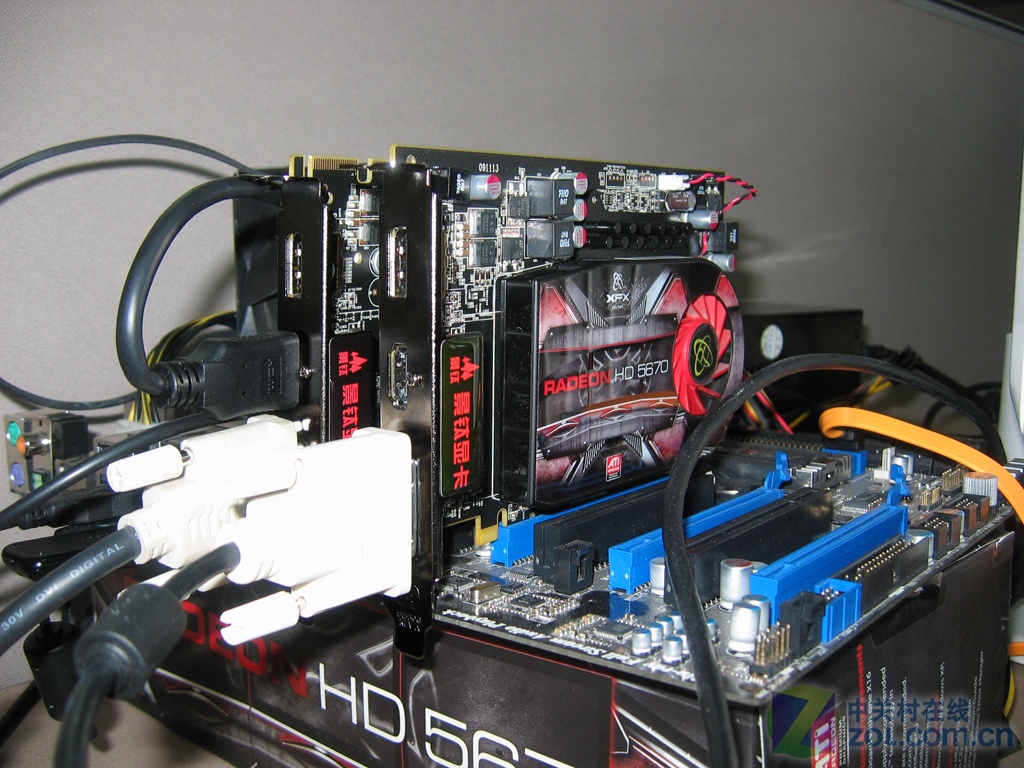

                                     硬件连接

    我们使用了最常见的DVI连接线，第3台显示器通过转接线链接至HDMI接口上。

                                    平台整体图

    硬件连接其实并不复杂，我们只是在办公室内进行了简单搭建，在一般的家庭环境里，显示和机箱的摆放还可以进一步优化调整，接下来进入软件设置界面。
    在显卡驱动面板里，AMD针对Eyefinity制作了专门的选项，通过简单的调整，我们就能实现3屏显示功能。

                         进入桌面&显示器选项以激活Eyefinity

                                 创建组

    在驱动选项里的显示卡菜单中，选择桌面&显示器选项，就会出现以上界面，表示驱动已经识别出连接了3台显示器，这时我们右键点击其中的一个显示器图标，选择创建组选项。

                                 禁用桌面

    这里会出现一个选项提示禁用桌面，不用理他，一路无脑确定。

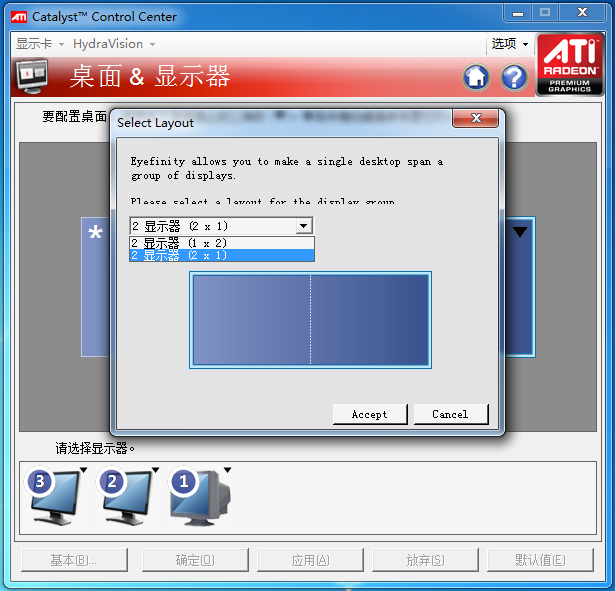

                             选择多屏模式

    在输出模式里，我们可以选择是横屏摆放还是竖屏摆放，这里我们选择2X1模式，也就是横屏摆放。

                                     组建成功

    3屏显示的组建过程是先把两个屏幕组建成横屏Eyefinity，然后再如法炮制把第三台显示器加进去。

总结：

    借助景钛的HD5670显卡，我们轻松实现了双卡交火3屏显示系统的搭建，比起最初AMD公布的方案，一块HD5870+3台Dp接口的24显示器成本接近2W元，而是用景钛HD5670组建交火3屏的话，成本远远低于AMD公开方案。
    目前景钛的HD5670显卡售价699元，两块显卡加起来是1398元，现在市面上一台22寸显示器仅为1000元不到，因此我们的方案只需要4300多元就可以搞定，大大降低了Eyefinity技术的门槛。

    题外话：因为这是Eyefinity技术的第一次比较平民级的应用，所以就把文章转过来和大家分享。
             由于文章是转的，因此已经删除了大量关于显卡和显示器的品牌介绍以避免广告嫌疑，但应无法全部删除干净，请大家见谅。

[ 本帖最后由 ula2006 于 2010-3-13 14:49 编辑 ]

看的十分地震憾呀。科学是第一生产力。这不仅仅是简单的提升哦。学习了。

果然很强大，不过从文中的图片看，显示器和使用者之间离得太近了，头转来转去要累死了，尤其都是16：10制式的宽屏。

首先得肯定LZ的强大。双交火。而且还是5670的双交火。羡慕极度羡慕

不管怎么组合，显示器间的边框总是存在的。追求大屏幕的话，还是高清投影机更好。

太TM刺激了 仅仅4000多元就可以组成三屏
另外回答一下楼上的 三屏的意义不在于使范围大 而在于拓展 例如鹰击长空这个游戏 你可以观察到你两边的情况 都是很好的设计 不知道以后会不会有360度屏的

5670才几个钱,穷人怎么就不能玩了,去看看天价的5990吧.那穷人是没法玩

拿三个屏幕玩游戏，太强悍了，光显卡和显示器就够组装一台不错的电脑了，烧钱呀

有钱，还不如买个大屏幕呢，用几个小屏幕摆在一起，在画面中有黑边，就不是太好了。

显示器都搞的那么夸张。虽然显卡不咋地，但是用得起3屏的人也
不是很容易就见的到的。视觉上很震撼！
